Matavimo instrukcijosMONUMO vienpusis susuktas tinklelis nuo musių

Ilgalaikis ir nepriekaištingas šio gaminio veikimas priklauso ne tik nuo aukštos gamybos kokybės, bet ir nuo tinkamo montavimo bei įrengimo. Norint užtikrinti, kad tinklelis nuo vabzdžių idealiai tiktų, pasirinktą plotą reikia tiksliai ir kruopščiai išmatuoti.
Būtina griežtai laikytis toliau pateiktų iliustracinių diagramų.

Montavimas nišoje
monumo ab

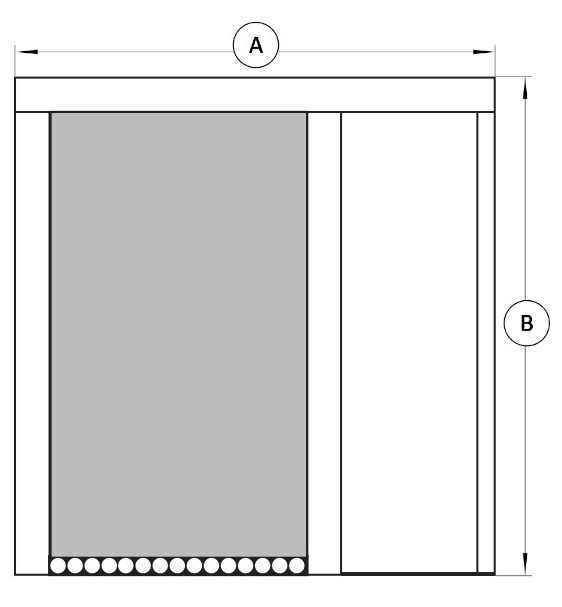

  • A - PLOTISTai yra išorinių durų įdubos plotis.
  • B - AUKŠTISTai yra išorinių durų įdubimo įkarštis.

Jei įdubos matmenys skirtinguose taškuose skiriasi, norint lengvai sumontuoti, reikia naudoti mažiausią matmenį.

MONUMO tinklelis nuo vabzdžių gali būti naudojamas durims, kurios atsidaro į vidų.

Matmenys A ir B bus galutinio produkto matmenys.

Montavimas už nišos ribų
monumo ab
  • A - PLOTISTai yra išorinių durų įdubos plotis.
  • B - AUKŠTISTai yra išorinių durų įdubimo įkarštis.

Siūlome, kad tinklelis nuo vabzdžių būtų 50–228 mm platesnis (daugiau informacijos rasite pagalbiniame paveikslėlyje, pateiktame skyriuje „Tinklelių nuo vabzdžių variantai“) ir 50 mm aukštesnis už įdubą, kad būtų lengva jį sumontuoti ir kad sutraukus tinklelį judantis profilis neužimtų vietos praėjime.

MONUMO tinklelis nuo vabzdžių gali būti naudojamas durims, kurios atsidaro į vidų.

Matmenys A ir B bus galutinio produkto matmenys.

Variantai

MONUMO1

MONUMO vienpusis tinklelis nuo vabzdžių

MONUMO1 roller

MONUMO2

MONUMO dvipusis tinklelis nuo vabzdžių

MONUMO2 roller

*1P – vienas MONUMO, valdomas iš dešinės; 1L – vienas MONUMO, valdomas iš kairės

Kitų komponentų matmenys

Side profile with magnet

Šoninis profilis su magnetu

Side profile with clips

Šoninis profilis su spaustukais

Upper rail with seals

Viršutinis bėgis su sandarikliais

PVC bottom rail

PVC apatinis bėgelis

Inclined PVC bottom rail 7°

Inclined PVC apatinis bėgelis 7°

*Visi matmenys pateikti milimetrais.
