Matavimas

Išorinės ritininės žaliuzės , montuojamos ant sienos

Ant fasado su tiesiais kreipiančiosiomis SK, SK + MKT montuojamas roletas skirtas lango angos įrengimui pastatų išorinėse sienose, naudojamas tiek statomuose, tiek jau esamuose pastatuose.

1. Lango niša, žiūrint iš priekio

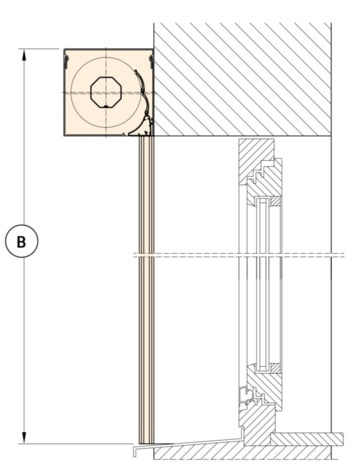

2. Lango niša, žiūrint iš šono

3. Lango niša, matoma iš viršaus

A - DĖŽUTĖS PLOTIS (šį matmenį reikia įvesti į mūsų konfigūratoriaus laukelį „plotis“). Tai bendras roleto plotis kartu su kreipiančiosiomis.
B - ŽALIUZĖS AUKŠTIS (Šį matmenį reikia įvesti į mūsų konfigūratoriaus laukelį „aukštis“). Tai bendras roleto, dėžutės ir kreipiančiųjų aukštis.
C - LANGO ANGOS PLOTIS Jei nišos plotis ne visuose taškuose yra vienodas, reikia imti mažiausią nišos matmenį.
D - DĖŽUTĖS AUKŠTIS Tai dėžutės aukštis be kreipiančiųjų, aukštis priklauso nuo bendro roleto dydžio, o jo matmenys svyruoja nuo 139 mm iki 207 mm.
E - LANGO NIŠOS AUKŠTIS Jei nišos aukštis ne visuose taškuose yra vienodas, reikia imti mažiausią nišos matmenį.
F - KREIPTUVO PLOTIS Visų modelių kreiptuvai yra vienodo 53 mm pločio.

Išorinės roleto žaliuzės, sumontuotos lango nišoje

Žaliuzės montuojamos lango nišoje kampinėmis arba tiesiomis kreipiančiosiomis. SK, SK + MKT skirtos langams, angantiems langų nišose tiek statomuose, tiek jau esamuose pastatuose.

1. Lango niša, žiūrint iš priekio

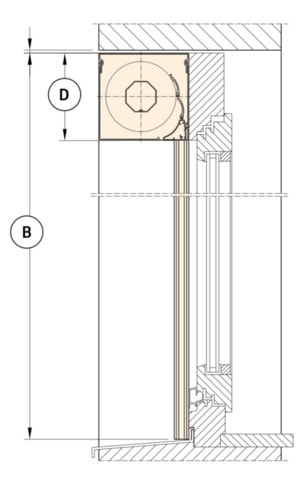

2. Lango niša, žiūrint iš šono

3. Lango niša, matoma iš viršaus

A - LANGO ANGOS PLOTIS (Šį matmenį reikia įvesti į mūsų konfigūratoriaus laukelį „plotis“, atsižvelgiant į atstumą Z). Jei nišos plotis visuose taškuose nėra vienodas, reikia imti mažiausią nišos matmenį.
B - LANGO NIŠOS AUKŠTIS (Šį matmenį reikia įvesti į mūsų konfigūratoriaus laukelį „aukštis“). Jei nišos aukštis visuose taškuose nėra vienodas, reikia imti mažiausią nišos matmenį.
C - LANGŲ ANGOS GYLIS Renkantis langelio dydį, reikia atsižvelgti į lango angos gylį. Langų matmenys svyruoja nuo 139 mm iki 207 mm, žr. toliau pateiktą lentelę „langų matmenys“.
D - DĖŽUTĖS AUKŠTIS Tai dėžutės aukštis be kreipiančiųjų, aukštis priklauso nuo bendro roleto dydžio, o jo matmenys svyruoja nuo 139 mm iki 207 mm, žr. toliau pateiktą lentelę „dėžutės matmenys“.
E - KREIPELIŲ PLOTIS Visų modelių kreiptuvai yra vienodo 53 mm pločio.
Z – ATSTUMAS Tai atstumas, kurį reikia atimti iš lango nišos pločio, kad būtų galima laisvai sumontuoti žaliuzę. Rekomenduojame iš kiekvienos pusės atimti po 2 mm, kad iš viso būtų 4 mm iš nišos pločio.

*Visi matmenys pateikti milimetrais
